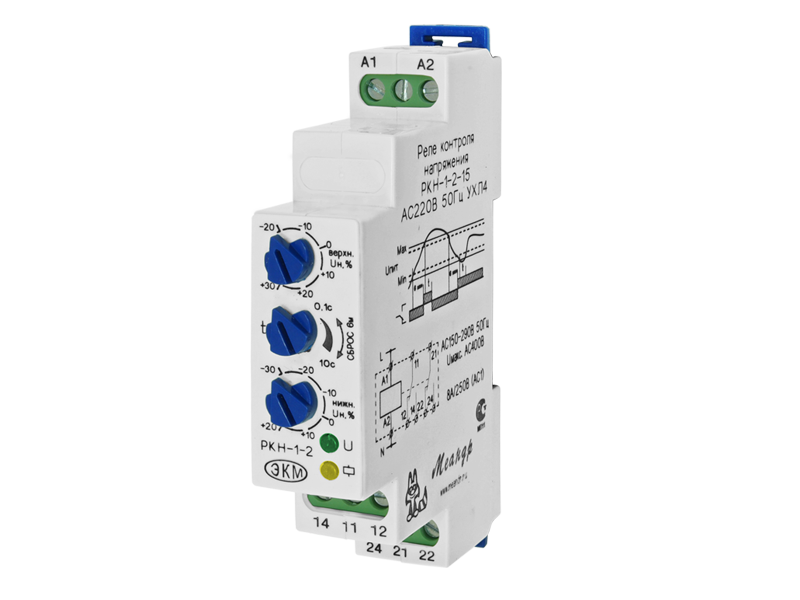

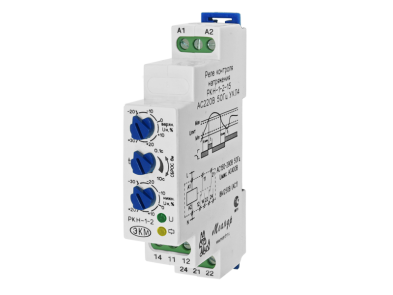

Реле контроля однофазного РКН-1-2-15 АС230В УХЛ4, Меандр
№ 000005810

Реле контроля однофазного РКН-1-2-15 АС230В УХЛ4, Меандр

Реле контроля однофазного напряжения РКН-1-2-15 АС230В УХЛ4. Фиксируемая задержка повторного пуска - 6 мин.
13 500 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Задержка включения (фиксированная) 6 мин
  • Регулируемый порог на снижение напряжения – 30...+20%
  • Регулируемый порог на повышение напряжения – 20...+30%
  • Регулируемая задержка срабатывания 0,1...10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной 1 модуль (17,5 мм)

НАЗНАЧЕНИЕ РЕЛЕ

     Реле контроля напряжения РКН-1-2-15 (далее реле) предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

КОНСТРУКЦИЯ РЕЛЕ

     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель установки верхнего порога срабатывания «верх Uн,%», поворотный переключатель времени задержки срабатывания, поворотный переключатель установки нижнего порога срабатывания «нижн Uн,%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

УСЛОВИЯ ЭКСПЛУАТАЦИИ

     Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2.   Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ

     При подаче питания на реле, если напряжение сети находится в диапазоне между установленными порогами, встроенное исполнительное реле включается через 6мин (фиксированная задержка включения), при этом включается индикатор «», контакты реле 11-14, 21-24 замыкаются. Если напряжение сети вышло за пределы установленных порогов, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания «t», установленной пользователем (замыкаются контакты 11-12, 21-22). После возвращения контролируемого напряжения в пределы уставки, реле включается через фиксированную задержку включения 6 мин. Отсчёт времени задержки включения «6 мин» может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.

     Подготовка изделия к работе:

  1. Установите верхний порог срабатывания в положение «+30%», нижний порог - в положение «-30%» и минимальную задержку срабатывания «0.1с».
  2. Подключите к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» ,«21», «22», «24» исполнительные цепи.
  3. Подайте напряжение питания и убедитесь, что включены оба индикатора «U» и «R».
  4. Установите необходимые задержку и пороги срабатывания реле


Диаграмма работы РКН-1-2-15

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Габаритные размеры реле в корпусе 18*93*62мм




Основные характеристики
ПроизводительМеандр
Количество фазОднофазное
ИндикацияНет
РегулировкаРегулируемое
