Промежуточное реле МРП-2-1 ACDC12В УХЛ4 Меандр
№ 000005882

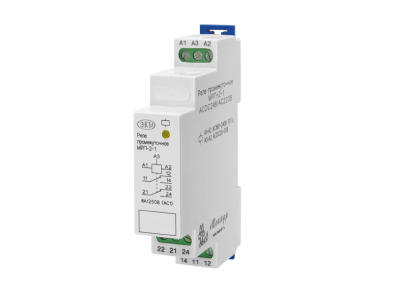

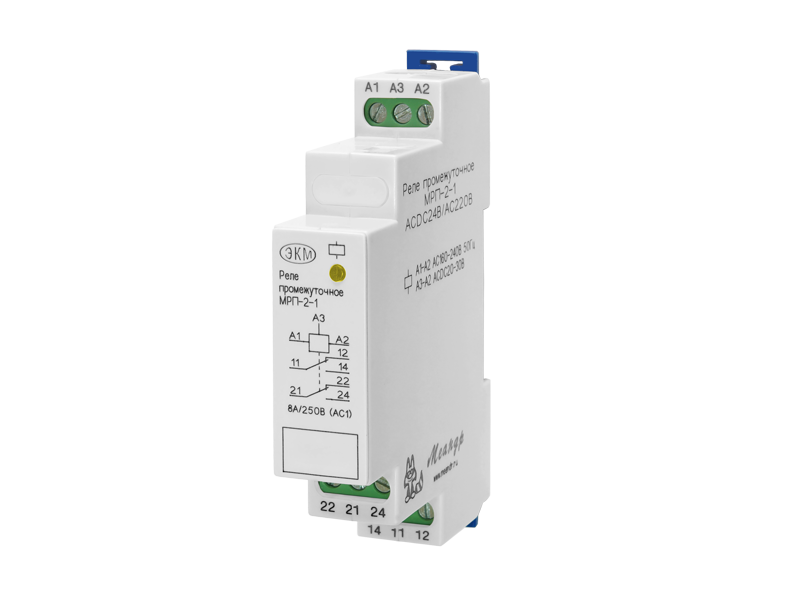

Промежуточное реле МРП-2-1 ACDC12В УХЛ4 Меандр

Промежуточное реле МРП-2-1 ACDC12В УХЛ4 на DIN-рейку.
6 300 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
  • Индикация состояния выхода
  • Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
  • Бесшумная работа
  • Ширина 1 модуль (17,5 мм)



НАЗНАЧЕНИЕ РЕЛЕ

     Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

КОНСТРУКЦИЯ РЕЛЕ

     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.



УСЛОВИЯ ЭКСПЛУАТАЦИИ

     Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.


РАБОТА РЕЛЕ

     Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

     Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.

     Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП
Параметр
Ед.изм.
МРП-1
МРП-2
МРП-2-1
МРП-3
МРП-3-1
МРП-4
Напряжение питания (по исполнениям) * В
АСDC24/230, ACDC12
АСDC230, ACDC12, ACDC24, ACDC60
АСDC24/AC230, DC5
ACDC230, ACDC110, ACDC60, AC400, AC230
AC230, DC220, ACDC24, ACDC
АС230, ACDC24, ACDC60, ACDC110, ACDC230
Мощность потребляемая катушкой, не более Вт
0,5Вт/4ВА
1,0
0,5Вт/4ВА
2,0
1,0
1,0
Время во включенном состоянии
не ограничено
Время включения реле, не более мс
25
Время выключения реле, не более мс
50
Количество и тип контактов
1 перекл.
2 перекл.
2 перекл.
3 НО
3 перекл.
2 перекл.
+ 2 НО
Номинальное/максимальное коммутируемое напряжение В
250/400, АС1
Минимальный коммутируемый ток/напряжение мА/В
10/10
Максимальный коммутируемый ток при активной нагрузке: АС250В (АС1), DC30В (DC1) А
16
16
8
16
8
8
Максимальная коммутируемая мощность, АС250В (АС1) Вт
4000
4000
2000
4000
2000
2000
Электрическая прочность (питание - контакты) В

АС2000 (50Гц  - 1мин)
Механическая износостойкость, не менее циклов
10х106
Электрическая износостойкость, не менее циклов
100000
Максимальная частота коммутаций, не более циклов/ч 600
Степень защиты реле (по корпусу/по клеммам)
IP40/IP20
Диапазон рабочих температур
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С
-40 … +70
Относительная влажность воздуха %
до 80 (при 250С)
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Габаритные размеры мм
17,5х90х63
Масса кг
0,065
0.065
0,065 0,093
0.085
0,085

* - Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Схема подключения МРП

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

Габариты МРП


ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
МРП-1 ACDC24В/AC230В УХЛ4 4640016935222  Скачать 02.12.2014
МРП-1 АСDC12В УХЛ4 4640016932436
МРП-2 ACDC24В/AC220В
снято с производства
МРП-2 ACDC12В УХЛ4 4640016932467
МРП-2 ACDC12В УХЛ2 4640016932450
МРП-2 ACDC24В УХЛ4 4640016932481
МРП-2 ACDC24В УХЛ2 4640016932474
МРП-2 ACDC60В УХЛ4 4640016932498
МРП-2 AC230В УХЛ4 4640016935239
МРП-2 AC230В УХЛ2 4640016935246
МРП-2-1 ACDC24В/AC230В УХЛ4 4640016935260
МРП-2-1 ACDC24В/AC230В УХЛ2 4640016935253
МРП-2-1 AC36В УХЛ4 4640016932504
МРП-3 ACDC230В УХЛ4 4640016935284
МРП-3 ACDC60В УХЛ4 4640016931408
МРП-3 AC400В УХЛ4 4640016935277
МРП-3 ACDC110В УХЛ4 4640016931385
МРП-3-1 DC220В УХЛ4 4640016931415
МРП-3-1 AC230В УХЛ4 4640016935307
МРП-3-1 AC230В УХЛ2 4640016935291
МРП-3-1 ACDC24В УХЛ4 4640016931446
МРП-3-1 ACDC24В УХЛ2 4640016930951
МРП-3-1 ACDC12В УХЛ4 4640016931439
МРП-4 ACDC24В УХЛ4 4640016931477
МРП-4 ACDC24В УХЛ2 4640016930968
МРП-4 АСDC110В УХЛ4 4640016936052
МРП-4 ACDC230В УХЛ4 464001693531
