Автоматические выключатели ВА-9-1
№ 000008553

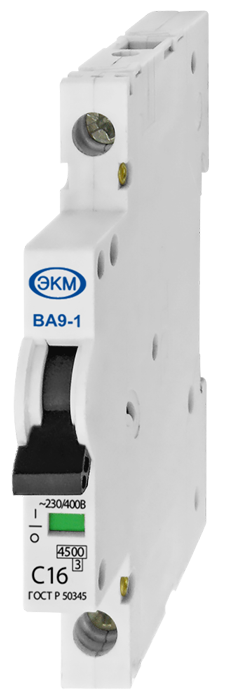

Автоматические выключатели ВА-9-1

Предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), и для осуществления оперативного управления участками электрических цепей.
1 500 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  •    Соответствуют ГОСТ Р 50345-2010
  • Ультратонкий корпус половинной ширины стандартного автомата - всего 9 мм
  • Размер окна клемм подключения 5х6.5 мм
  • Клеммы с защитой от не правильного подключения провода
  • Наличие индикатора состояния выключателя

НАЗНАЧЕНИЕ УСТРОЙСТВА
 Автоматические выключатели в ультратонком корпусе ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4. ВА – современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками В, С.

   КОНСТРУКЦИЯ УСТРОЙСТВА
 Автоматические выключатели ВА9-1, ВА9-2, ВА9-3 и ВА9-4 – электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно, двух, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.

РАБОТА УСТРОЙСТВА
 При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВА-9
Параметр Ед.изм. ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4
Номинальное рабочее напряжение Ue В AC230/400
Номинальный рабочий ток Iн А 6, 10, 16, 20
Номинальная частота тока сети Гц 50/60
Напряжение постоянного тока на один полюс, не более В 48
Наибольшая отключающая способность, не менее кА 4,5
Класс токоограничения   3
Электрическая износостойкость, не менее циклов 6000
Механическая износостойкость, не менее циклов 15000
Число полюсов шт. 1, 2, 3, 4
Потребляемая мощность, не более ВА
Диапазон рабочих температур
⁰C
-40...+50
Температура хранения
⁰C
-40...+70
Степень защиты по клеммам в соответствии с ГОСТ 14254-96   IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Максимальное сечение провода, присоединяемого к зажимам мм² 16
Характеристика теплового расцепителя   по ГОСТ Р 50345-99
Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка ниже ⁰C 30
Характеристика срабатывания электромагнитного расцепителя (см.рисунок ниже)   B, C (tср<0,1с)
Относительная влажность воздуха % до 80 (при 25 ⁰C)
Режим работы   круглосуточный
Рабочее положение в пространстве   произвольное
Габаритные размеры мм (9хN)х73х80
Масса одного полюса, не более кг 0,052
Наличие драгоценных металлов (серебро), на полюс г 0,3...0,5

КРИВЫЕ СРАБАТЫВАНИЯ МОДУЛЬНЫХ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
Характеристики автоматов ВА-9

ЗАВИСИМОСТЬ НОМИНАЛЬНОГО КОММУТИРУЕМОГО РАБОЧЕГО ТОКА ОТ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Зависимость номинального коммутируемого рабочего тока от температуры окружающей среды


ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВ
Габариты ВА-9
