Реле контроля 3-х фазного РКФ-М03-1-15 AC400В УХЛ2 Меандр
№ 000005816

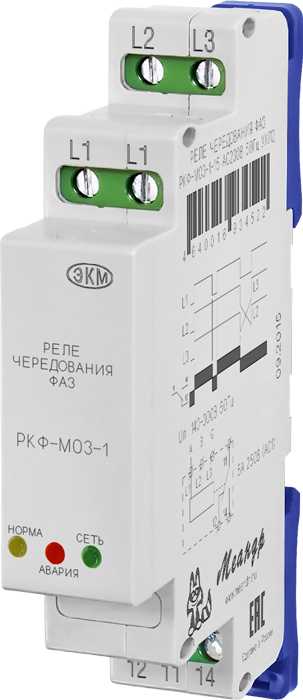

Реле контроля 3-х фазного РКФ-М03-1-15 AC400В УХЛ2 Меандр

Предназначено для контроля трёхфазного линейного напряжения в трёх проводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, наличие обрыва и «слипания» фаз.
13 400 тг
Наличие уточнять
Вес с упаковкой: 0 гр
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Не требует дополнительного напряжения питания
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле чередования фаз РКФ-М03-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, наличие обрыва и «слипания» фаз.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: красный индикатор «авария» и жёлтый индикатор «норма» для индикации состояния контролируемой сети, зелёный индикатор «сеть» включения напряжения питания.

РАБОТА РЕЛЕ
 При подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, встроенное исполнительное реле включается через время включения (tвкл), при этом мигает зелёный индикатор «норма» и замкнуты контакты реле 11-14. При возникновении неисправности в сети, контакты реле 11-14 размыкаются, а контакты 11-12 замыкаются и мигает красный индикатор «авария».

 ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировки может произойти самопроизвольное переключение контактов реле из-за воздействие вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКФ-М03-1-15
Параметр
Ед.изм.
AC100В
AC230В
AC400В
Номинальное напряжение Uном 50Гц
В
100
230
400
Минимальное допустимое линейное напряжение
В
50
120
210
Максимальное допустимое линейное напряжение
В
150
340
560
Потребляемая мощность, не более
ВА
2
Время включения, tвкл, не более
с
1
Время выключения (реакции), tвыкл, не более
с
0,1
Максимальный коммутируемый ток активная нагрузка:
АС250В50Гц (АС1)/DC30В (DC1)
А
5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
1250/150
Максимальное коммутируемое напряжение
В
400
Максимальное напряжение между цепями питания и контактами реле
В
AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов   1 переключающая группа
Диапазон рабочих температур
0C
-40...+55
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96     IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры   18х90х63
Масса, не более
кг
0,05

ДИАГРАММЫ РАБОТЫ
Диаграмма работы РКФ-М03-1-15

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКФ-М03-1-15

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
Основные характеристики
ПроизводительМеандр
Количество фазТрехфазное
ИндикацияНет
РегулировкаПредустановленные значения
